OpenHardware

CardReader

一个为 SEGA/Bemani 街机音游设计的、可以兼容任何 NFC 卡的读卡器固件！（这样就可以用学生卡公交卡登录了！）

How it works / 实现方式

其实强制支持不同 NFC 卡的方式非常简单。因为 SEGA/Bemani 的游戏都是直接读了 Felica IDm 序列号发给服务器，所以如果想要让其他非 Felica 卡兼容的话，只需要把序列号转换成 Felica 的格式就可以了。具体的话，就是把 ID 垫零变成 8 字节，然后把前两个字节改成 0x01 0x2E 就可以了。

Usage / 使用方法:

制作与固件烧录

1. 买一块 ESP32 开发板、一块 PN532 NFC 模块（我是直接买了红月的 PCB ￥109，看起来好看一点还有 RGB 灯）
2. 把这个仓库 clone 下来
3. 下载 PlatformIO Core，在 PlatformIO Boards 里面找到你的型号，然后编辑 platformio.ini 里面的 board 字段
4. 把 PN532 模块的 I2C_SDA、I2C_SCL、GND、VCC 连接到 ESP32 开发板上
5. 如果有 RGB 灯的话在 src/main.cpp 里面改一下 setup() 里面的 LED 引脚
6. pio run -t upload -t monitor 烧录之后测试

与音游连接

1. 如果你想玩 SEGA 的游戏，编辑 segatools.ini, 把设置改成如下：

[aime]
enable = 1
aimeGen = 0
; 这里改成一个固定的 Felica.txt 路径, 所有游戏共享
felicaPath = C:\MUGS\felica.txt
felicaGen = 0
scan = 0x6B

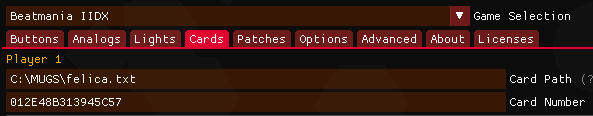

1. 如果你想玩 Bemani 的游戏，在 Spice2x 里面设置 Felica.txt 路径，然后把 Insert Card 按钮映射成 “Naive” 0x6B (小键盘 +) 按键即可

1. 下载 Python, 安装 pip install pyserial，然后运行 start.bat，这样接上读卡器之后就可以自动转存卡片然后自动按下 Insert Card 按钮了

FAQ / 常见问题:

Q: 为什么不用红月的 PCB 自带的 ESP32-CardReader 固件？

A: 因为那个固件的目的是尽量还原原生街机的读卡器接口，所以只支持官方卡。而且切换 SEGA / Bemani 模式的时候需要开盖、按住按钮重启，非常麻烦。

Dependencies / 依赖:

• PN532 Library: https://github.com/Seeed-Studio/PN532
• FastLED: https://github.com/FastLED/FastLED
